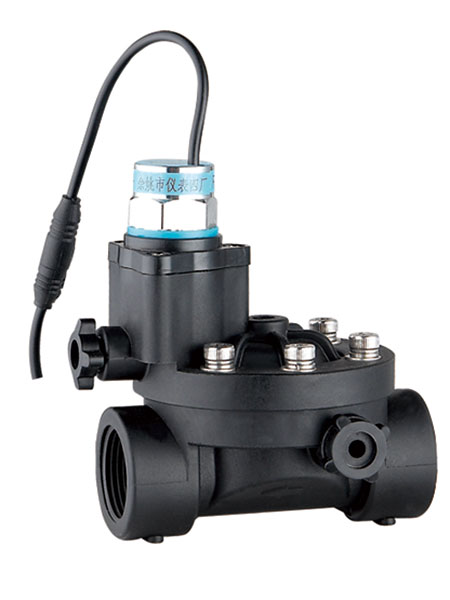

L’électrovanne bistable en plastique YSG est largement utilisée dans l'irrigation automatique agricole, l'aménagement paysager, l'irrigation automatique, l’irrigation goutte à goutte et autres applications à contrôle automatique. Elle est également adéquate pour des gaz à commande hydraulique.
Milieu de fonctionnement: eau, liquide, air
Température moyenne: -5～80℃
Type: impulsion à courant continu
Matériau du corps de vanne: nylon renforcé PA66 (Allemagne)
Matériau d'étanchéité: NBR
Interface: filetage G, filetage NPT
Tension de travail: CC2,5 ~ 6,5V IP67
Résistance de la bobine: 25Ω
Courant minimal: 190mA
Largeur d'impulsion: ≥10ms
| YSG | - | 25 | - | T | - | Tension |
| | | | | | | | | |||
| Modèle | Code de filetage | Ebauche: filetage G | CC6V（par défaut） | |||
| 15：1/2＂ | T：NPT thread | 9V 12V 24V (personnalisable) | ||||
| 20：3/4＂ | ||||||
| 25：1＂ | ||||||
| 32：11/4＂ | ||||||
| 40：11/2＂ | ||||||
| 50：2＂ |
Caractéristiques série YSG
1. La gamme complète de filtre à eau indépendant peut efficacement assurer l’accès à la chambre de vanne d’apparence propre. Nettoyage et entretien simples et pratiques.
Le commutateur manuel se déplace en rotation dans le sens antihoraire pour faciliter l’ouverture de la vanne.

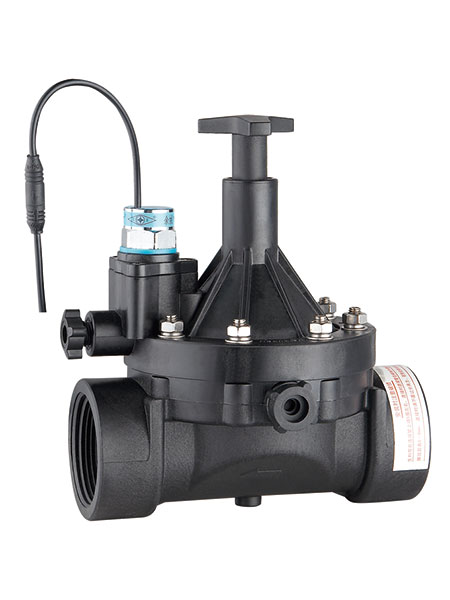

2. DN32 ~ 50; régulation supplémentaire du débit. La régulation du débit est fonction des besoins de l’utilisateur.
| Modèle | Orifice ( mm ) | Interface | Cv | Pression de service (bar) | A×B×C ( mm ) | Code commande normale | Poids (Kg) | |
| air | Eau | Filetage G matériau en plastique-Tension CC6V | ||||||
| YSG-15 | 15 | 1/2＂ | 3.5 | 0.3～8 | 0.3～8 | 85×73×126 | YSG–15 – CC6V | 0.4 |
| YSG-20 | 20 | 3/4＂ | 7.6 | 0.3～8 | 0.3～8 | 90×73×128 | YSG–20 - CC6V | 0.4 |
| YSG-25 | 25 | 1＂ | 12 | 0.3～8 | 0.3～8 | 125×90×148 | YSG–25 - CC6V | 0.4 |
| YSG-32 | 32 | 11/4＂ | 20 | 0.3～8 | 0.3～8 | 150×128×173 | YSG–32 - CC6V | 0.7 |
| YSG-40 | 40 | 11/2＂ | 30 | 0.3～8 | 0.3～8 | 151×128×176 | YSG–40 - CC6V | 0.8 |
| YSG-50 | 50 | 2＂ | 48 | 0.3～8 | 0.3～8 | 170×140×190 | YSG–50 - CC6V | 1.0 |

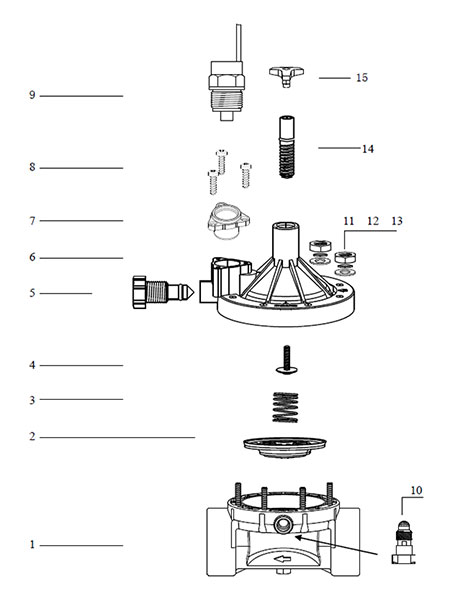

Composants:
1. La gamme complète de filtre à eau indépendant peut efficacement assurer l’accès à la chambre de vanne d’apparence propre. Nettoyage et entretien simples et pratiques.
Le commutateur manuel se déplace en rotation dans le sens antihoraire pour faciliter l’ouverture de la vanne.
2. DN32 ~ 50; régulation supplémentaire du débit. La régulation du débit est fonction des besoins de l’utilisateur.
| No. | Nom |
| 1 | Corps de vanne |
| 2 | Diaphragme |
| 3 | Ressort |
| 4 | Vis |
| 5 | Commutateur manuel |
| 6 | Capot de vanne |
| 7 | Pièce de transformation |
| 8 | Vis ST3.5 |
| 9 | Bobine |
| 10 | Commutateur d'entrée (avec filtre) |
| 11 | Ecrou-boulon |
| 12 | Anneau amortisseur |
| 13 | Anneau amortisseur |
| 14 | Commutateur de débit |
| 15 | Commutateur de débit |
