Electrovanne bistable à impulsion autonome 2 voies de grande taille série YSG DN65～DN200
L’électrovanne bistable à bride est largement utilisée dans l'irrigation automatique agricole, l'aménagement paysager, l'irrigation automatique, l’irrigation goutte à goutte et autres applications à contrôle automatique. Elle est également adéquate pour des gaz à commande hydraulique.
Milieu de fonctionnement: eau, liquide, air
Température moyenne: -5～80℃
Matériau d'étanchéité: NBR
Type: impulsion à courant continu
Matériau du corps de vanne: fonte SS304
Interface: bride
Tension de travail: DC2,5 ~ 6,5V IP67
Pression de service: 0,3～8bar
Résistance de la bobine: 25Ω
Courant minimal: 190mA
Largeur d'impulsion: ≥10ms
Remarque:

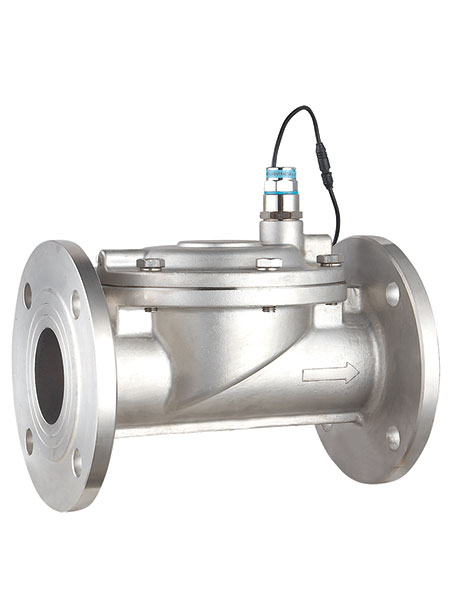

1. Vannes en acier inoxydable DN65 ~ DN150 sans filtre, avec commutateur personnalisable

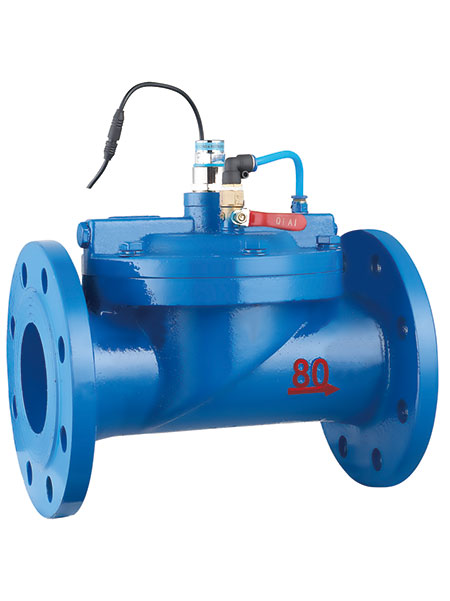

2. Vannes en fonte DN65 ~ DN200 avec filtre et commutateur manuel
Code de commande
| YSG |
- |
65 |
- |
J |
- |
F |
- |
Rated voltage |
| | |
|
| |
|
| |
|
| |
|
| |
| Modele |
|
Code de filetage |
|
C: fonte |
|
F: bride |
|
DC6V（par défaut） |
| |
|
65：65mm |
|
J：ss304 |
|
|
|
9V 12V 24V (personnalisable) |
| |
|
80：80mm |
|
|
|
|
|
|
|
|
100：100mm |
|
|
|
|
|
|
|
|
125：125mm |
|
|
|
|
|
|
|
|
150：150mm |
|
|
|
|
|
|
|
|
200：200mm |
|
|
|
|
|
|
Vanne électromagnétique pulsée gros calibre
Tableau de vanne électromagnétique pulsé gros calibre
| Modèle |
L |
D |
H |
K |
d |
C |
f |
n-φ |
Matériau du corps de vanne |
Poids (Kg) |
| YSG-65JF |
256 |
185 |
248 |
145 |
118 |
20 |
3 |
4-φ18 |
SS304 |
12.3 |
| YSG-80JF |
277 |
200 |
268 |
160 |
132 |
20 |
3 |
8-φ18 |
15.1 |
| YSG-100JF |
350 |
220 |
290 |
180 |
156 |
22 |
3 |
8-φ18 |
23 |
| YSG-150JF |
450 |
285 |
402 |
240 |
211 |
24 |
3 |
8-φ22 |
62 |
| YSG-65CF |
259 |
185 |
277 |
145 |
118 |
20 |
3 |
4-φ18 |
Fonte |
15 |
| YSG-80CF |
278 |
200 |
289 |
160 |
132 |
20 |
3 |
8-φ18 |
17 |
| YSG-100CF |
350 |
220 |
316 |
180 |
156 |
22 |
3 |
8-φ18 |
23 |
| YSG-125CF |
425 |
250 |
398 |
210 |
186 |
22 |
3 |
8-φ18 |
54.5 |
| YSG-150CF |
450 |
285 |
430 |
240 |
211 |
24 |
3 |
8-φ22 |
55 |
| YSG-200CF |
560 |
340 |
516 |
295 |
266 |
24 |
3 |
12-φ22 |
112 |
| YSG-80 |
Corps en cuivre Taille de l’interface G3＂ L×D×H=250×195×200 |
Cuivre |
11.3 |
