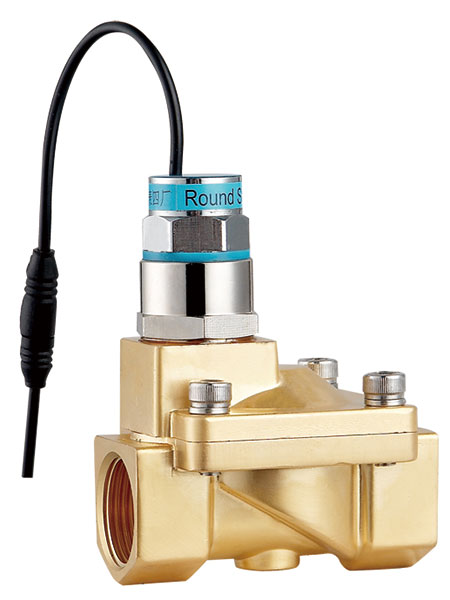

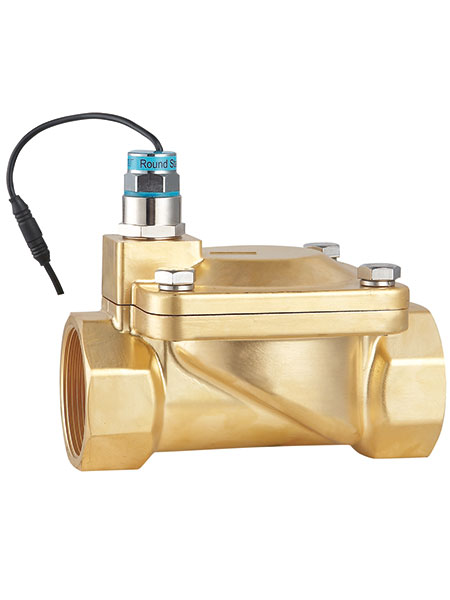

Electrovanne bistable à impulsion autonome 2 voies de grande taille série RSZ 3/8＂～ 2＂
L’électrovanne bistable est largement utilisée dans l’irrigation économe en eau, l'induction automatique des appareils sanitaires, l'aménagement paysager, l'irrigation automatique, l’irrigation goutte à goutte et autres applications à contrôle automatique.
Milieu de fonctionnement: eau, liquide, air
Température moyenne: -5～80℃
Type: impulsion à courant continu （NC ）
Matériau du corps de vanne: laiton SS316
Matériau d'étanchéité: NBR
Interface: filetage G, filetage NPT
Tension de travail: CC2,5 ~ 6,5V IP67
Résistance de la bobine: 25Ω
Courant minimal: 190mA
Largeur d'impulsion: ≥10ms
Code de commande
| RSZ |
- |
25 |
- |
J |
- |
T |
- |
Tension |
| | |
|
| |
|
| |
|
| |
|
| |
| Modèle |
|
Code de filetage |
|
Ebauche: laiton |
|
Ebauche: filetage G |
|
CC6V（par défaut） |
| |
|
15：1/2＂ |
|
J：SS316 |
|
T: filetage NPT |
|
9V 12V 24V (personnalisable) |
| |
|
20：3/4＂ |
|
|
|
|
|
|
|
|
25：1＂ |
|
|
|
|
|
|
|
|
32：11/4＂ |
|
|
|
|
|
|
|
|
40：11/2＂ |
|
|
|
|
|
|
|
|
50：2＂ |
|
|
|
|
|
|
Spécifications série RSZ
| Modèle |
Orifice ( mm ) |
Interface |
Cv |
Pression de service (bar) |
A×B×C ( mm ) |
Code commande normale |
Poids (Kg) |
| Filetage G corps en cuivre-Tension CC6V |
| RSZ - 10 |
13 |
3/8＂ |
3.5 |
0.3～8 |
66×48×94 |
RSZ–10 - CC6V |
0.5 |
| RSZ - 15 |
13 |
1/2＂ |
3.5 |
0.3～8 |
66×48×94 |
RSZ–15 - CC6V |
0.5 |
| RSZ - 20 |
20 |
3/4＂ |
7.6 |
0.3～8 |
75×58×100 |
RSZ–20 - CC6V |
0.65 |
| RSZ - 25 |
25 |
1＂ |
12 |
0.3～8 |
96×69×107 |
RSZ–25 - CC6V |
1.2 |
| RSZ - 32 |
32 |
11/4＂ |
20 |
0.3～8 |
131×96×132 |
RSZ–25 - CC6V |
2.6 |
| RSZ - 40 |
40 |
11/2＂ |
30 |
0.3～8 |
131×96×132 |
RSZ–40 - CC6V |
2.4 |
| RSZ - 50 |
50 |
2＂ |
48 |
0.3～8 |
165×120×147 |
RSZ–50 - CC6V |
3.7 |
Composants:
| No. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
| Nom |
Corps de vanne |
Diaphragme |
Ressort |
Capot de vanne |
Vis |
Pièce de transformateur |
Bobine à verrouillage à impulsion |
